—— 共模滤波器 CHOK ——

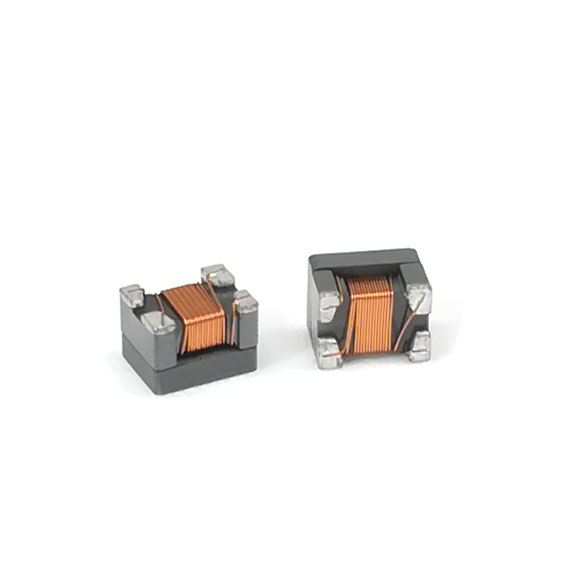

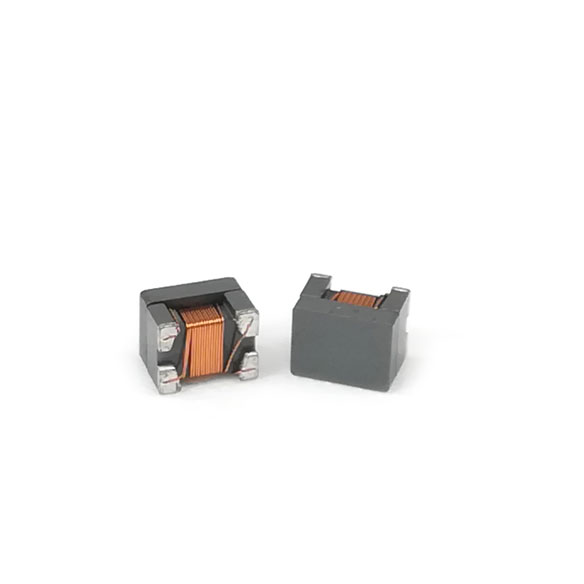

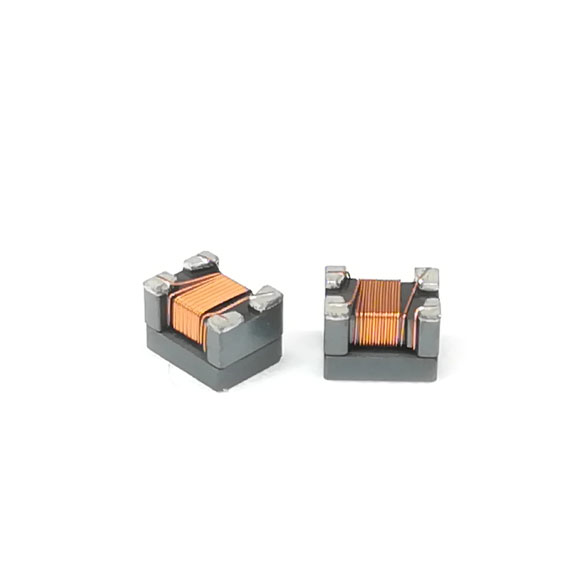

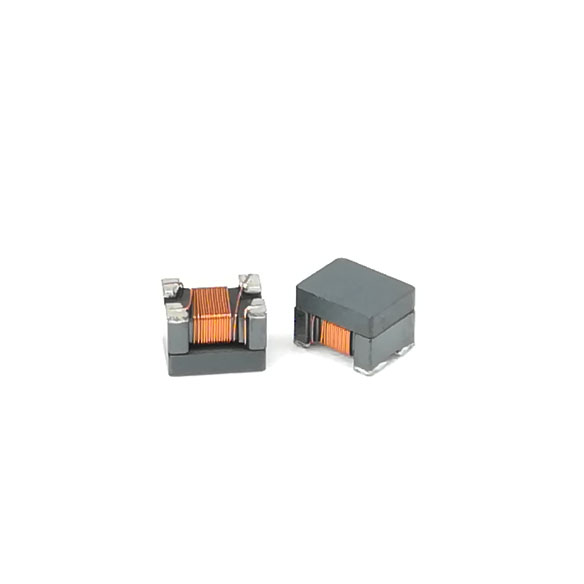

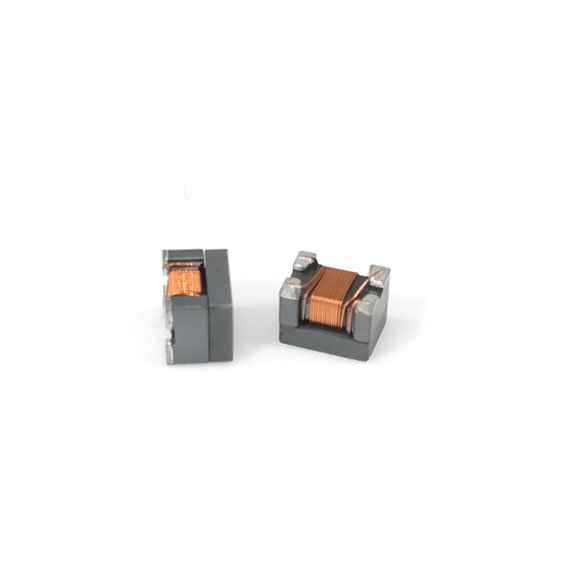

CHOK3225 系列
● 标准的1210(inch)尺寸，产品的高度被控制在了较低的水平，能够适应不断小型轻量化的便携式设备的高密度化趋势。
● 两进两出双绕并绕的线路设计方法，更有效针解决高频EMC杂讯。
● 对于共模噪音的阻抗从90Ω-1000Ω不等，发挥了较大的杂讯抑制效果。
● 额定电流从1A-0.4A不等，最大范围内满足了产品使用中电流的要求。
● 由于差模信号阻抗被抑制在较低水平，因此对于高速信号影响非常小。
● 增加上盖的设计更有利于SMT吸件。
● 贴片式设计，适用于回流焊工艺，加快产品自动化生产进度。
CHOK3225 系列
● 用于可能对信号造成影响的高速差动信号线的共模噪音。
● 电脑及周边设备的USB线。
● 电脑、STB等的1394线、ETHERNET线。
● 液晶显示屏的LVDS、Panel Link线。
型号规格：CHOK 3225 S 102 A 04T
CHOK--------系列名称
3225----------产品尺寸
S--------------材料代码
102------------阻抗值【102=1000Ω】
A --------------耐大电流
04--------------电流值
T----------------编带盘装
